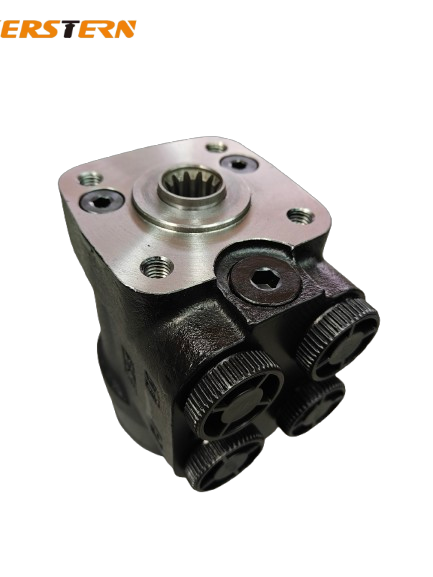

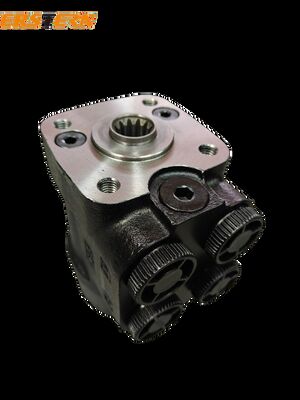

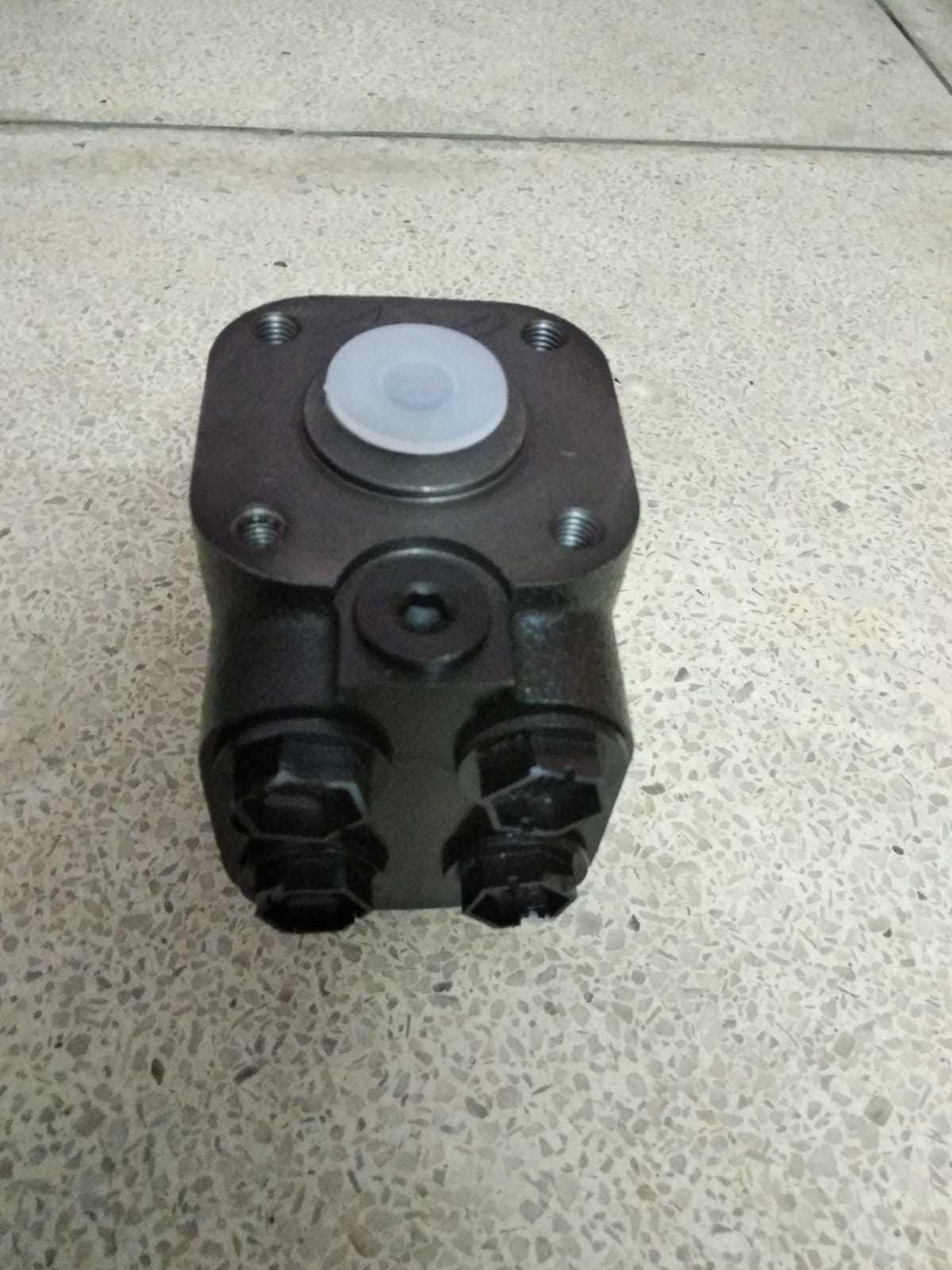

Unité de commande de direction hydraulique 101S pour chariot élévateur, tracteur et chargeur

Description du produit :
L'unité de direction hydraulique est utilisée dans les systèmes de direction à détection de charge. Les engrenages de direction entièrement hydrauliques des séries 101S-5, 101S-5L et 101S-5E sont tous en mode de connexion par plaque et sont utilisés après connexion par plaque avec une valve de priorité de type PVF*.

L'engrenage de direction entièrement hydraulique de la série 101S-5L dérive le signal de pression du port LS vers le port LL et transmet
le signal au système de commande électrique ; l'engrenage de direction entièrement hydraulique de la série 101S-5E dérive le signal de pression du port d'huile A ou B vers le port EL, pour transmettre le signal au système de commande électrique. Les engrenages de direction entièrement hydrauliques des séries 101S-5T, 101S-5TE sont connectés par tuyau et utilisés avec des valves de priorité PVL* ou DYXL, YXL. L'engrenage de direction entièrement hydraulique de la série 101S-5TE dérive le signal de pression du port d'huile A ou B vers l'interface EL, et transmet le signal au système de commande électrique.

L'engrenage de direction entièrement hydraulique de la série 101-5T est connecté par tuyau et doit être utilisé avec les valves de priorité DYXL et YXL après connexion par tuyau
et la valve de sécurité du système est réglée sur la valve de priorité. Lorsque l'engrenage de direction entièrement hydraulique de la série 101-5TX est en position neutre, les chambres gauche et droite sont connectées au retour d'huile. Ce type d'engrenage de direction est utilisé avec les valves d'amplification de débit LFA et LFB.
